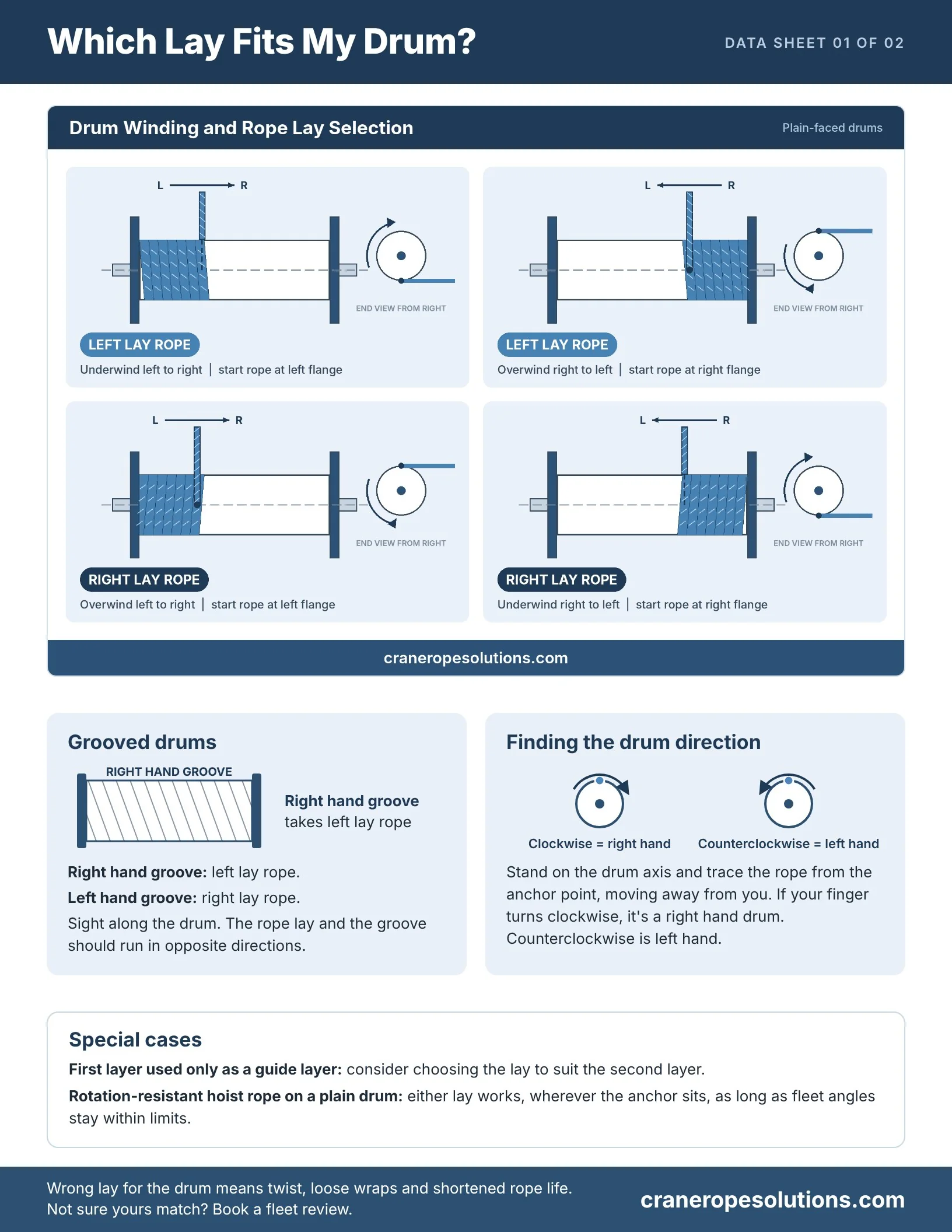

¿Qué torcido va en mi tambor?
Tambores lisos
Enrollar por arriba significa que el cable sale por la parte de arriba del tambor. Por abajo, que sale por la parte de abajo. En un tambor liso, el sentido de torcido que enrolla apretado contra la brida es:
| Enrollado | Empezar el cable en | Sentido de torcido |
|---|---|---|
| Por arriba, de izquierda a derecha | Brida izquierda | Torcido derecho |
| Por arriba, de derecha a izquierda | Brida derecha | Torcido izquierdo |
| Por abajo, de izquierda a derecha | Brida izquierda | Torcido izquierdo |
| Por abajo, de derecha a izquierda | Brida derecha | Torcido derecho |
Tambores ranurados
- Ranura derecha: cable de torcido izquierdo.
- Ranura izquierda: cable de torcido derecho.
Mire a lo largo del tambor. El torcido del cable y la ranura deben ir en direcciones opuestas.
Cómo saber el sentido del tambor
Párese en el eje del tambor y siga el cable desde el punto de anclaje, alejándose de usted. Si su dedo gira en sentido horario, es un tambor derecho. En sentido antihorario, es izquierdo.
Casos especiales
- Primera capa usada solo como capa guía: considere elegir el torcido según la segunda capa.
- Cable de izaje antigiratorio en tambor liso: cualquier torcido sirve, esté donde esté el anclaje, siempre que los ángulos de desviación se mantengan dentro de los límites.
Un torcido equivocado para el tambor causa torsión, vueltas flojas y menos vida útil del cable.

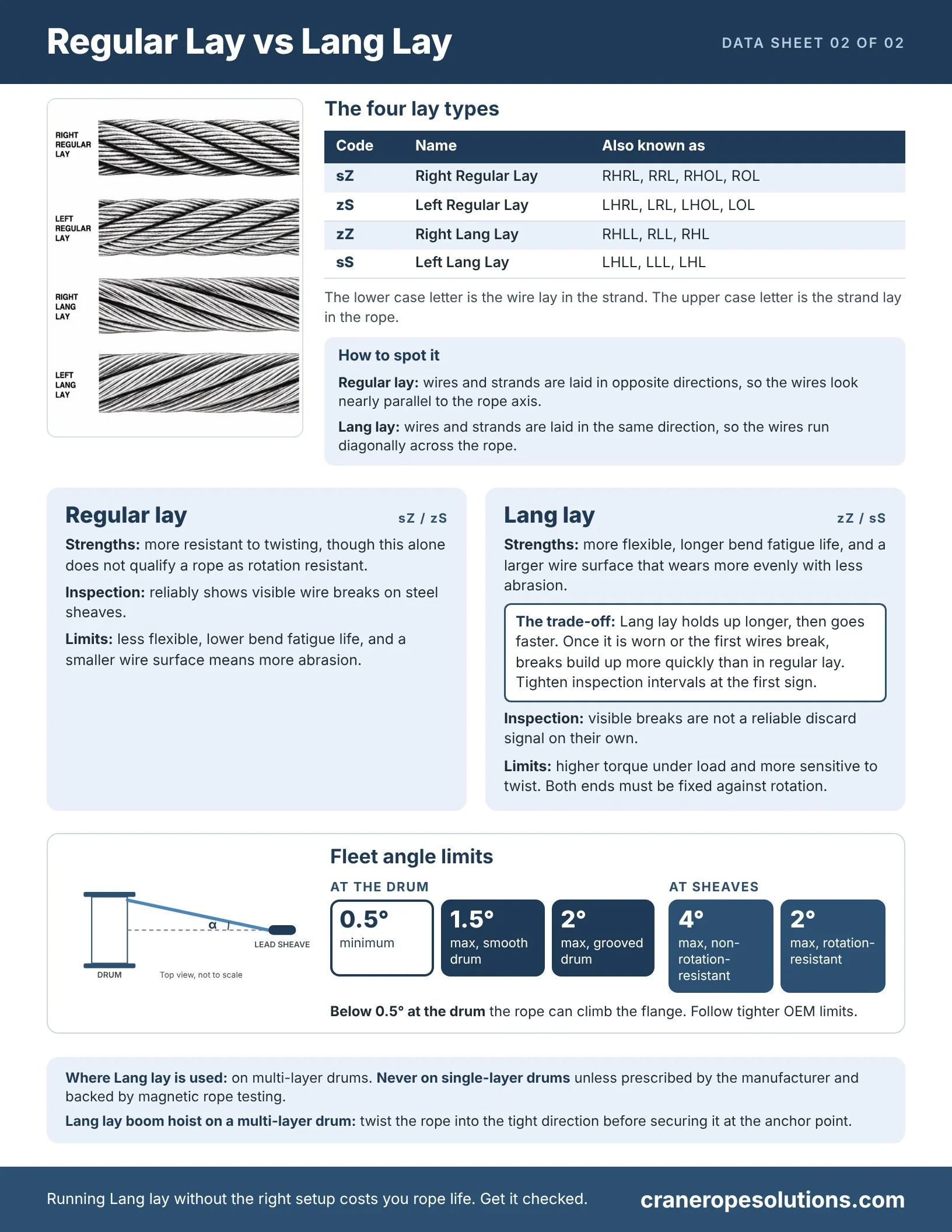

Torcido regular o torcido Lang
Los cuatro tipos de torcido
| Código | Nombre | También llamado |
|---|---|---|
| sZ | Torcido regular derecho | RHRL, RRL, RHOL, ROL |
| zS | Torcido regular izquierdo | LHRL, LRL, LHOL, LOL |
| zZ | Torcido Lang derecho | RHLL, RLL, RHL |
| sS | Torcido Lang izquierdo | LHLL, LLL, LHL |
La letra minúscula es el torcido de los alambres en el torón. La mayúscula es el torcido de los torones en el cable.
Cómo reconocerlo
- Torcido regular: los alambres y los torones van en sentidos opuestos, así que los alambres se ven casi paralelos al eje del cable.
- Torcido Lang: los alambres y los torones van en el mismo sentido, así que los alambres cruzan el cable en diagonal.
Torcido regular (sZ / zS)
- Ventajas: más resistente a la torsión, aunque esto por sí solo no hace que un cable sea antigiratorio.
- Inspección: muestra de forma confiable los alambres rotos visibles en poleas de acero.
- Límites: menos flexible, menor vida a la fatiga por flexión, y una superficie de alambre más pequeña significa más abrasión.
Torcido Lang (zZ / sS)
- Ventajas: más flexible, mayor vida a la fatiga por flexión y una superficie de alambre más grande que se desgasta más parejo, con menos abrasión.
- La contrapartida: el torcido Lang dura más, pero luego se deteriora más rápido. Una vez desgastado o con los primeros alambres rotos, las roturas aumentan más rápido que en el torcido regular. Acorte los intervalos de inspección a la primera señal.
- Inspección: por sí solas, las roturas visibles no son una señal confiable de descarte.
- Límites: más par bajo carga y más sensible a la torsión. Ambos extremos deben fijarse contra la rotación.
Límites del ángulo de desviación
| Dónde | Límite |
|---|---|
| En el tambor | 0.5° mínimo |
| En el tambor, tambor liso | 1.5° máximo |
| En el tambor, tambor ranurado | 2° máximo |
| En poleas, cable no antigiratorio | 4° máximo |
| En poleas, cable antigiratorio | 2° máximo |
Por debajo de 0.5° en el tambor, el cable puede montarse en la brida. Siga los límites del fabricante si son más estrictos.
Dónde se usa el torcido Lang
En tambores multicapa. Nunca en tambores de una sola capa, salvo que lo indique el fabricante y lo respalde una inspección magnética del cable.
Cable de elevación de pluma con torcido Lang en tambor multicapa: tuerza el cable en el sentido que lo aprieta antes de fijarlo en el punto de anclaje.
Usar torcido Lang sin la instalación correcta le cuesta vida útil del cable. Hágalo revisar.
